Самая понятная на мой взгляд программа это "LDmicro"
Для замены реле в станках очень пригодится!

.


Последний раз редактировалось: Admin (Пт Янв 23, 2015 11:16 pm), всего редактировалось 5 раз(а)
Вернуться к началу Перейти вниз
http://sser.jimdo.com
Admin
Admin
Admin

Сообщения : 874
Дата регистрации : 2013-02-08
Возраст : 45
Откуда : Нижний Новгород(город-банкрот)

Электронный ЛАТР (Программирование в LDmicro) Empty
СообщениеТема: Re: Электронный ЛАТР (Программирование в LDmicro)   Электронный ЛАТР (Программирование в LDmicro) EmptyПт Фев 08, 2013 10:00 pm

начнем с этого:
http://cq.cx/ladder-tutorial-ru.html

Полный мануал по использованию LDMicro
http://vga-avr.narod.ru/

Вернуться к началу Перейти вниз
http://sser.jimdo.com
Admin
Admin
Admin

Сообщения : 874
Дата регистрации : 2013-02-08
Возраст : 45
Откуда : Нижний Новгород(город-банкрот)

Электронный ЛАТР (Программирование в LDmicro) Empty
СообщениеТема: Re: Электронный ЛАТР (Программирование в LDmicro)   Электронный ЛАТР (Программирование в LDmicro) EmptyПн Фев 11, 2013 12:19 am

Проект электронный ЛАТР.
Сегодня осваивал прогу LD micro...
И вот что получилось http://dfiles.ru/files/27t3vmtpg

Электронный ЛАТР (Программирование в LDmicro) E700c523fce8t


Последний раз редактировалось: Admin (Вс Апр 06, 2014 10:23 pm), всего редактировалось 2 раз(а)
Вернуться к началу Перейти вниз
http://sser.jimdo.com
Admin
Admin
Admin

Сообщения : 874
Дата регистрации : 2013-02-08
Возраст : 45
Откуда : Нижний Новгород(город-банкрот)

Электронный ЛАТР (Программирование в LDmicro) Empty
СообщениеТема: Re: Электронный ЛАТР (Программирование в LDmicro)   Электронный ЛАТР (Программирование в LDmicro) EmptyПн Фев 11, 2013 10:24 pm

Ну что-же,все получилось схема с реле и микроконтроллером заработала осталось "подцепить "к трансформатору.
На микроконтроллер не было подано опорное напряжение-исправил... Электронный ЛАТР (Программирование в LDmicro) D8bedbf194d3t
и програмку подправил.
Добавил мигающий светодиод -для контроля работы устройства и добавил задержку на включение реле...
Схема работает так:
Реле ,при повороте регулируемого резистора,включаются по заданному алгоритму "собирая" обмотки трансформатора от 0 до 310 вольт(с дискретностью 10вольт).


Последний раз редактировалось: Admin (Вс Апр 06, 2014 8:00 pm), всего редактировалось 1 раз(а)
Вернуться к началу Перейти вниз
http://sser.jimdo.com
Admin
Admin
Admin

Сообщения : 874
Дата регистрации : 2013-02-08
Возраст : 45
Откуда : Нижний Новгород(город-банкрот)

Электронный ЛАТР (Программирование в LDmicro) Empty
СообщениеТема: Re: Электронный ЛАТР (Программирование в LDmicro)   Электронный ЛАТР (Программирование в LDmicro) EmptyСр Фев 13, 2013 1:18 pm

http://flyfolder.ru/files/34987950
видео 18М (работа схемы ,светодиоды-параллельно реле)

https://youtu.be/J7XTaEZCmKU


 (прошивки атмеги 32 и 16 )
В схему при повторении устройства ЛАТР не забудьте поставить кварц 4МГц.


Последний раз редактировалось: Admin (Вс Апр 06, 2014 8:01 pm), всего редактировалось 1 раз(а)
Вернуться к началу Перейти вниз
http://sser.jimdo.com
Admin
Admin
Admin

Сообщения : 874
Дата регистрации : 2013-02-08
Возраст : 45
Откуда : Нижний Новгород(город-банкрот)

Электронный ЛАТР (Программирование в LDmicro) Empty
СообщениеТема: Re: Электронный ЛАТР (Программирование в LDmicro)   Электронный ЛАТР (Программирование в LDmicro) EmptyВт Июл 16, 2013 11:05 pm

Наконец-то намотал трансформатор !
И конечно-же подключил его к схеме управления.

https://youtu.be/qbBKJ-bO3Wk
Вернуться к началу Перейти вниз
http://sser.jimdo.com
Admin
Admin
Admin

Сообщения : 874
Дата регистрации : 2013-02-08
Возраст : 45
Откуда : Нижний Новгород(город-банкрот)

Электронный ЛАТР (Программирование в LDmicro) Empty
СообщениеТема: Re: Электронный ЛАТР (Программирование в LDmicro)   Электронный ЛАТР (Программирование в LDmicro) EmptyЧт Дек 26, 2013 10:48 pm

Написал программу поддержки 7-мисегментного индикатора для отображения выбранного напряжения от 10 до 310в ,далее для предотвращения подгорания контактов в схему нужно включить симистор который выключается при переходе сетевого напряжения через ноль, а так же выдержка паузы для включения-выключения контактов реле без присутствия напряжения. Электронный ЛАТР (Программирование в LDmicro) D8bedb10
Вернуться к началу Перейти вниз
http://sser.jimdo.com
Admin
Admin
Admin

Сообщения : 874
Дата регистрации : 2013-02-08
Возраст : 45
Откуда : Нижний Новгород(город-банкрот)

Электронный ЛАТР (Программирование в LDmicro) Empty
СообщениеТема: Re: Электронный ЛАТР (Программирование в LDmicro)   Электронный ЛАТР (Программирование в LDmicro) EmptyВс Ноя 16, 2014 12:45 am

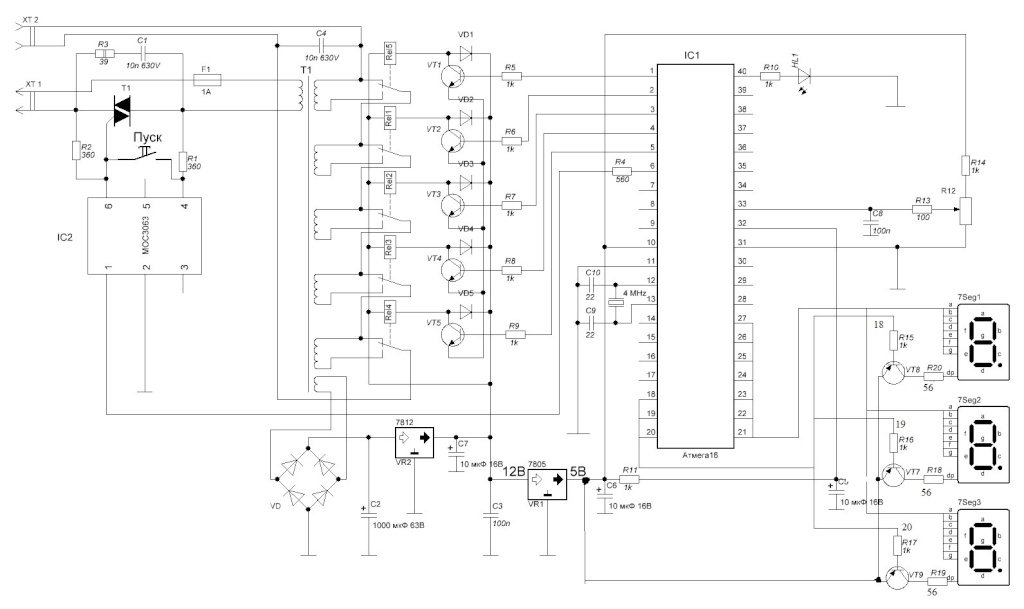

Так понагляднее будет. Электронный ЛАТР (Программирование в LDmicro) Io_sse14
(прошивка,исходник,схема)
недочёт: На схеме от 9ой ноги микроконтроллера нужно поставить резистор 1КОм до +5В и конденсатор 10мкФ до корпуса(-5В)
